未注公差的線性和角度尺寸的公差

一、適用范圍

本標準規定了未注出公差的線性和角度尺寸的一般公差的公差等級和極限偏差數值

本標準適用于金屬切削加工的尺寸 也適用于一般的沖壓加工的尺寸 非金屬材料和其他工藝方法

加工的尺寸可參照采用

本標準只適用于下列未注公差的尺寸

線性尺寸 例如外尺寸 內尺寸 階梯尺寸 直徑 半徑 距離 倒圓半徑和倒角高度

角度尺寸 包括通常不注出角度值的角度尺寸 例如直角 提到的或等多邊形的角度除外

機加工組裝件的線性和角度尺寸

本標準不適用于下列尺寸

其他一般公差標準涉及的線性和角度尺寸

括號內的參考尺寸

矩形框格內的理論正確尺寸

二、引用標準

下列標準所包含的條文 通過在本標準中引用而構成為本標準的條文 本標準出版時 所示版本均

為有效 所有標準都會被修訂 使用本標準的各方應探討使用下列標準更新版本的可能性

GB/T 1800.1-1997 極限與配合 基礎 第 部分 詞匯

GB/T 1184-1996 形狀和位置公差 未注公差值

GB/T 4249-1996 公差原則

GB/T 6403.4-1986 零件倒圓與倒角

三、定義

本標準采用 給出的有關術語和定義。

一般公差

指在車間通常加工條件下可保證的公差 采用一般公差的尺寸 在該尺寸后不需注出其極限偏差數值。

注：附錄 提示的附錄 給出了一般公差的概念和解釋

四、通則

本標準所規定的公差等級考慮了各類工廠的一般制造精度，如由于功能要求需對某個要素提出更高的公差要求時，應按照GB/T 1182的規定在圖樣上直接標注;更粗的公差要求只有對工廠有經濟效益時才需注出。

在圖樣或有關文件中采用本標準規定的形位公差未注公差時，應按照本標準第 6章的規定進行標注，它適用于所有沒有單獨標注形位公差的要素。

除本標準規定的各項目未注公差外，其他項目如線、面輪廓度、傾斜度、位置度和全跳動均應由各要素的注出或未注形位公差、線性尺寸公差或角度公差控制。

五、一般公差的公差等級和極限偏差數值

一般公差分精密 中等 粗糙 更粗 共 個公差等級 按未注公差的線性尺寸和角度尺寸分

別給出了各公差等級的極限偏差數值。

5.1 線性尺寸

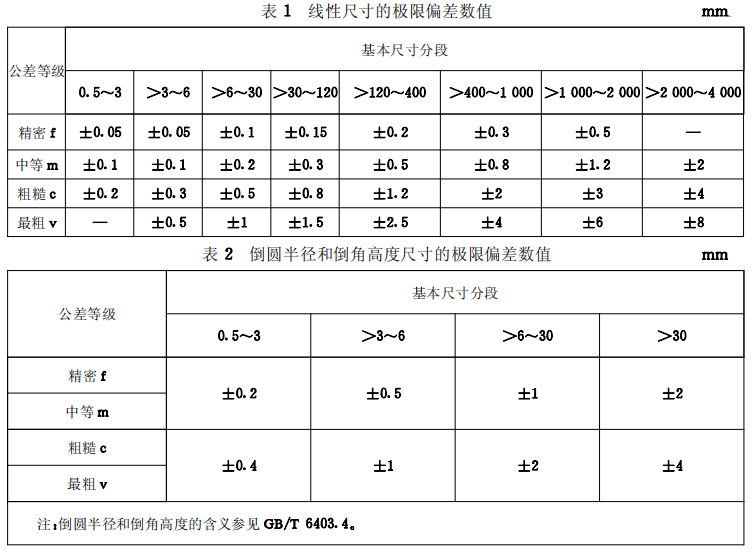

表1 給出了線性尺寸的極限偏差數值

表2 給出了倒圓半徑和倒角高度尺寸的極限偏差數值

5.2 角度尺寸

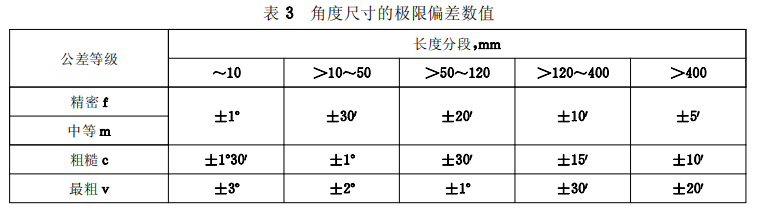

表3 給出了角度尺寸的極限偏差數值 其值按角度短邊長度確定 對圓錐角按圓錐素線長度確定

六、未注公差值的圖樣表示法

若采用本標準規定的一般公差 應在圖樣標題欄附近或技術要求 技術文件 如企業標準 中注出本標準號及公差等級代號 例如選取中等級時 標注為：

GT/T 1804-m
