基準重合時工序尺寸與公差的確定

1．確定各加工工序的加工余量

2．從最后工序開始，即從設計尺寸開始到第一道加工工序，逐次加上每道加工工序余量，得各工序基本尺寸（包括毛坯尺寸）。

3．除最后工序，其余工序按各自所采用加工方法的加工精度確定工序尺寸公差。

4．按入體原則標注工序尺寸。

尺寸鏈定義：

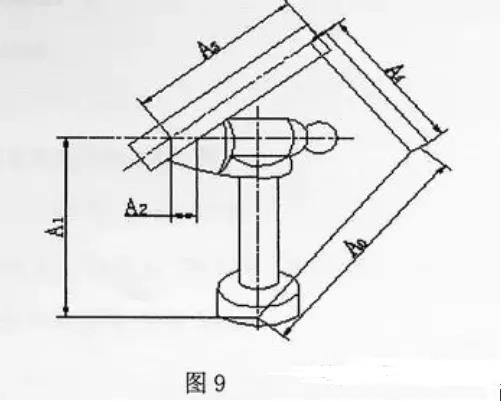

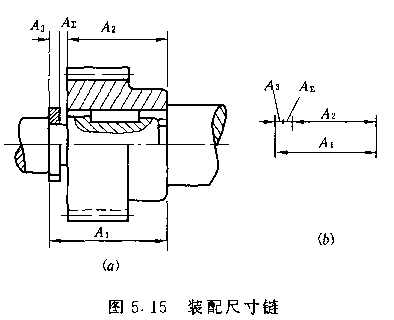

尺寸鏈：將相互關聯的尺寸按一定的順序聯接成首尾相接的封閉圖形。
工藝尺寸鏈：由單個零件在工藝過程中形成的有關尺寸的尺寸鏈。

尺寸鏈的組成
1. 環：組成尺寸鏈的每個尺寸A1 、A2、 、A3
2. 封閉環：在加工過程中間接得到的尺寸A2。
3. 組成環：在加工過程中直接得到的尺寸A1 、A3。
增環：其余各組成環不變，此環增大使封閉環增大者。
減環：其余各組成環不變，此環增大使封閉環減少者。

具體判斷：給封閉環任選一個方向，沿此方向轉一圈，在每個環上加方向，與封閉環方向相同者為減環，相反者為增環。

1.寸鏈必須封閉
2．尺寸鏈只有一個封閉環
3．封閉環的精度低于組成環精度
4．封閉環隨組成環變動而變動

作法：
1．找出封閉環
2.從封閉環起，按工件表面上關系依次畫出組成環，直到尺寸回到封閉環起，形成一個封閉圖形，組成尺寸鏈的組成環環數應是最少的。
3．相接原則，確定增環、減環。

封閉環的基本尺寸=各組成環的基本尺寸的代數和-增環的基本尺寸之和-減環的基本尺寸之和。

封閉環的最大極限尺寸=所有增環的最大極限尺寸—所有減環的最小極限尺。

封閉環最小極限尺寸=所有增環的最小極限尺寸—所有減環的最大極限尺寸。

封閉環的上偏差=所有增環的上偏差之和—所有減環的下偏差之和

封閉環的下偏差=所有增環的下偏差之和—所有減環的上偏差之和

封閉環的公差=封閉環的最大極限尺寸—封閉環的最小極限尺寸
=封閉環的上偏差—封閉環的下偏差
=增環的公差之和+減環的公差之和
=所有組成環的公差之和
